Epson Begins Volume Production of a High Grayscale Segment LCD Driver for Instrumental Cluster Displays

The S1D15106 LCD driver provides high contrast, supports 16-level grayscale segment displays, and has stronger safety functionality


► Zur deutschen Pressemitteilung


Munich, May 14, 2021 - Seiko Epson Corporation (TSE: 6724, "Epson") has developed and recently begun volume production of the S1D15106, Epson's first high-grayscale segment LCD driver for instrumental cluster display systems. Epson plans to produce 100,000 of the new drivers per month.
The amount of information that needs to be shown on instrumental cluster displays is increasing as vehicles gain additional features and functions. On the other hand, larger displays with higher definitions increase costs. For this reason, there has been an increase, especially in emerging countries, in the number of combination-type instrumental cluster displays that use TFT LCDs for things that require display flexibility and that use segment LCDs for fixed items such as indicators and icons.
The S1D15106 is a segment LCD driver that can be directly connected to a microcontroller. Image data transferred from the microcontroller can be displayed on the segment display without an external memory.1 Static driving enables high contrast, while pulse-width modulation (PWM) enables the 16-level grayscale segment display, making this driver ideal for the visualization of things such as speedometers and tachometers.2,3
Furthermore, the driver circuit is equipped with display safety functions such as segment/common output problem (open/short) detection, and if a line from driver output to display is open and a display abnormality is detected, the display can be restored by switching the driver output terminal via control from the microcontroller. The safety functions of the driver circuit support the construction of highly reliable display systems. This driver satisfies the strict quality requirements for automotive products. It is compliant with AEC-Q100 and operates at temperatures up to 105℃.4
Epson seeks to advance the frontiers of industry and drive the circular economy by applying the efficient, compact, and precision technologies that it has developed over many years to solve challenges. These technologies, which save energy, enable smaller products, and increase accuracy and precision, enable Epson to contribute to the Sustainable Development Goals (SDGs), which will bring about a better and more sustainable future for all.
Epson also seeks to leverage its device technologies to realize a smart society. Toward this end, the company will continue to develop a variety of controllers and drivers for in-vehicle display systems that require high resolution and safety functions and that enhance the performance of our customers' products.

Product features

  • Segment: 368 outputs
    Common: 1 output
  • Static driving for high contrast
  • 16-level grayscale display enabled by PWM
  • Display safety functions

Related links

Please see the link below for product details.


Product specifications

Model No. S1D15106
Supply voltage System power supply, VDD: 2.7 V to 5.5 V
LCD voltage range, VLCD: 2.7 V to 8.0 V
MPU interface 3-wire serial interface
LCD driver Segments: 368 outputs Common: 1 output
Grayscale display 16 grayscale levels (PWM)
Safety functions Display safety functions
LCD driving duty 1/1 (static driving)
LCD driving bias 1/1 (static driving)
Error detection
Command register
Segment/common output problem (open/short) detection, etc.
Automotive standard AEC-Q100 compliant
Operating temperature range -40 to +105℃
Other
Built-in oscillator circuit
Power-on reset
Shipping condition Bare die (gold bumped)


1 A microcontroller, or MCU, is an integrated circuit that is primarily used in built-in systems of electronic equipment. An MCU is a type of computer that has been optimized for the control of electronic equipment.

2 Static driving is a method in which the display segment of the liquid crystal panel and the segment terminal of the liquid crystal driver are connected and driven on a one-to-one basis.

3 Pulse width modulation is a modulation method that modules pulse width (= ON time).

4 AEC-Q100: The Automotive Electronics Council (AEC) is an industry group that creates standards for the reliability and qualification of automotive electronics. It was formed by the “Big Three” U.S. automobile manufacturers in partnership with major electronic component manufacturers. The AEC standard is a de facto global standard that has been widely adopted as a standard for automotive electronic components.



About Epson
Epson is a global technology leader dedicated to co-creating sustainability and enriching communities by leveraging its efficient, compact, and precision technologies and digital technologies to connect people, things, and information. The company is focused on solving societal issues through innovations in home and office printing, commercial and industrial printing, manufacturing, visual and lifestyle. Epson will become carbon negative and eliminate use of exhaustible underground resources such as oil and metal by 2050.
Led by the Japan-based Seiko Epson Corporation, the worldwide Epson Group generates annual sales of around JPY 1 trillion.
global.epson.com/

About Epson Europe Electronics GmbH
Epson Europe Electronics GmbH is a marketing, engineering and sales company and the European headquarter for electronic devices of the Seiko Epson Corporation, Japan. Since 1989 located in Munich/Germany with 50 employees, Epson Europe Electronics GmbH has several European sales representatives and a European-wide network of distributors. Epson Europe Electronics GmbH provides value added services for timing devices, semiconductors, sensors and sensing systems targeted to various markets like industrial, automotive, medical, and communication. Epson products are recognized for energy saving, low power, small form factors and rapid time to market. More information about Epson Europe Electronics GmbH is available on the internet under www.epson-electronics.de



Epson erweitert Portfolio an Safety-ICs für Fahrzeuge um Graustufen-Segmenttreiber für Cluster Displays

Der gerade in Serie gegangene LCD-Treiber S1D15106 von Epson bietet einen hohen Kontrast, 16 Graustufen und weitgreifende Sicherheitsfunktionen

München, 14. Mai 2021 - Die Seiko Epson Corporation (TSE: 6724, „Epson“) hat die Serienproduktion des neu entwickelten Segmenttreibers S1D15106 aufgenommen. Es ist Epsons erster Graustufen-LCD-Treiber für Instrumentencluster. Seitens Epsons wird mit einem Produktionsvolumen von 100.000 Stück des neuen Controllers im Monat gerechnet.

Die Menge an Informationen, die auf Cluster-Displays dargestellt werden muss, nimmt einerseits durch die stetig steigende Anzahl an Fahrzeugfunktionen immer weiter zu. Andererseits führen größere und höher auflösende Displays auch zu höheren Kosten. Dies hat, insbesondere in Schwellenländern, zu einer erhöhten Nachfrage nach Clusterdisplays geführt, die einen Teil des Inhalts flexibel auf einem TFT Display und gleichzeitig andere Teile wie Telltales oder Tachoelemente an festen Positionen auf einem Segment-Display darstellen können.

Der S1D15106 ist ein Segmentdisplaytreiber, der direkt an einen Microcontroller angeschlossen werden kann.1 Durch den integrierten Speicher können die Bilddaten ohne externen Speicherbedarf direkt an das Display übertragen und angezeigt werden. Durch die Möglichkeit die Segmente entweder statisch oder per PWM (Pulsweitenmodulation) zu treiben, kann entsprechend entweder der Kontrast erhöht werden oder ein Graustufendisplay mit 16 Graustufen getrieben werden. Daher eignet sich der Treiber auch ideal für die Visualisierung von Tacho- oder Drehzahlanzeigen.²,³

Darüber hinaus ist der Treiberschaltkreis mit Display-Safety-Funktionen ausgestattet, z.B. einer Detektion von Kurzschlüssen oder unterbrochenen Schaltkreisen an den Segment- oder Common-Leitungen. Wenn eine unterbrochene Leitung detektiert wird, kann sogar der betroffene Ausgang durch einen Befehl des Microcontrollers auf einen anderen Treiberausgang gelegt werden und die weitere Funktion des Displays somit sichergestellt werden. Die Safety-Funktionen der Treiberschaltkreise unterstützen die Konstruktion hochverlässlicher Displaysysteme. Dieser Treiber erfüllt die strikten Anforderungen der Automobilindustrie. Er ist AEC-Q100-konform und eignet sich für Betriebstemperaturen bis zu 105 °C.


Produktmerkmale

  • Segmente: 368 Ausgänge
    Commons: 1 Ausgang
  • Statisches Treiben für hohen Kontrast möglich.
  • Graustufen-Displays mit 16 Stufen durch PWM-Treiber möglich.
  • Display-Safety-Funktionen für Fahrzeuge

Spezifikation

Produktbezeichnung S1D15106
Versorgungsspannung System:
VDD: 2.7 V to 5.5 V
LCD-Spannungsbereich: VLCD: 2.7 V to 8.0 V
Host-Schnitstelle 3-wire SPI
LCD-Treiber Segmente: 368 Ausgänge; Commons: 1 Ausgang
Graustufen-Displays 16 Graustufen per PWM
Safety-Funktionen Diverse Display-Safety-Funktionen
LCD driving duty 1/1 (statisch getrieben)
LCD driving bias 1/1 (statisch getrieben)
Fehlererkennung
Bitfehler im Kommandoregister
Segmente/Commons-Ausgänge: Detektion von: Kurzschlüssen, unterbrochenen Schaltkreisen, etc.
Qualitätsstandards AEC-Q100
Betriebstemperatur −40 °C – +105 °C
Weiteres Interne Taktgenerierung durch Oszillator-Schaltung
Power—On-Reset
Lieferung als Bare Die (mit Gold-Bumps)


1 Ein Microcontroller (MCU, micro control unit), ist ein integrierter Schaltkreis, der vorrangig in eigenständigen Elektronikgeräten genutzt wird. Eine MCU ist eine Art Mini-Computer, der auf die Kontrolle von elektronischen Geräten optimiert ist.
2 Beim statischen Treiben eines LCDs wird an jedes Displaysegment eine eigene Segmentleitung, die nur für dieses Segment genutzt wird, vom Treiber zum Segment geführt.
3 Pulsweitenmodulation ist eine Methode, die Breite und damit die Dauer der An-Phase der Impulse eines Rechtecksignals zu modulieren.

Bildunterschrift: Der S1D15106 kann bis zu 368 Segmente ansteuern, und so, in Kombination mit einem kleinen Farb-TFT-Panel, das Look-and-Feel eines großen, volldigitalen Clusters erzeugen.



Über die Epson Gruppe
Epson ist ein global führender Technologiekonzern, der sich zum Ziel gesetzt hat, für die gesellschaft wichtig zu sein, indem er Menschen, Objekte und Informationen mit den eigenen effizienten, kompakten und präzisen Technologien verbindet. Das Unternehmen konzentriert sich darauf, Innovation voranzutreiben und die Kundenerwartungen in den Bereichen Tintenstrahldruck, visuelle Kommunikation, Wearables und Robotik zu übertreffen. Epson ist stolz auf seinen Beitrag zur Schaffung einer umweltfreundlich handelnden Gesellschaft und auf seine Maßnahmen zur Umsetzung der Ziele für nachhaltige Entwicklung (SDG) der Vereinten Nationen. Unter der Führung der in Japan ansässigen Seiko Epson Corporation erwirtschaftet die Epson Gruppe weltweit einen Jahresumsatz von mehr als 1 Billion japanische Yen.
https://global.epson.com


Über Epson Europe Electronics GmbH
Epson Europe Electronics GmbH ist eine Marketing-, Engineering- und Vertriebsgesellschaft der Seiko Epson Corporation, Japan. Seit der Firmengründung 1989 ist der Hauptsitz in München. Epson Europe Electronics GmbH hat ca. 50 Mitarbeiter, die den Vertrieb von Epson- Produkten unterstützen. Epson Europe Electronics GmbH vertreibt Produkte in Europa, Mittlerer Osten und Afrika und bietet „value added“ Service für Halbleiter, Sensoren, Sensor Systeme und Taktgeber in allen Märkten wie Industrie, Automotive, Medizintechnik und Kommunikationstechnik. Epson Produkte sind bekannt für „energy saving“, „low power“, kleinste Baugrößen und einer sehr kurzen Entwicklungs- und Produktionszeit. Informationen zu Epson Europe Electronics GmbH können im Internet unter www.epson-electronics.de abgerufen werden.

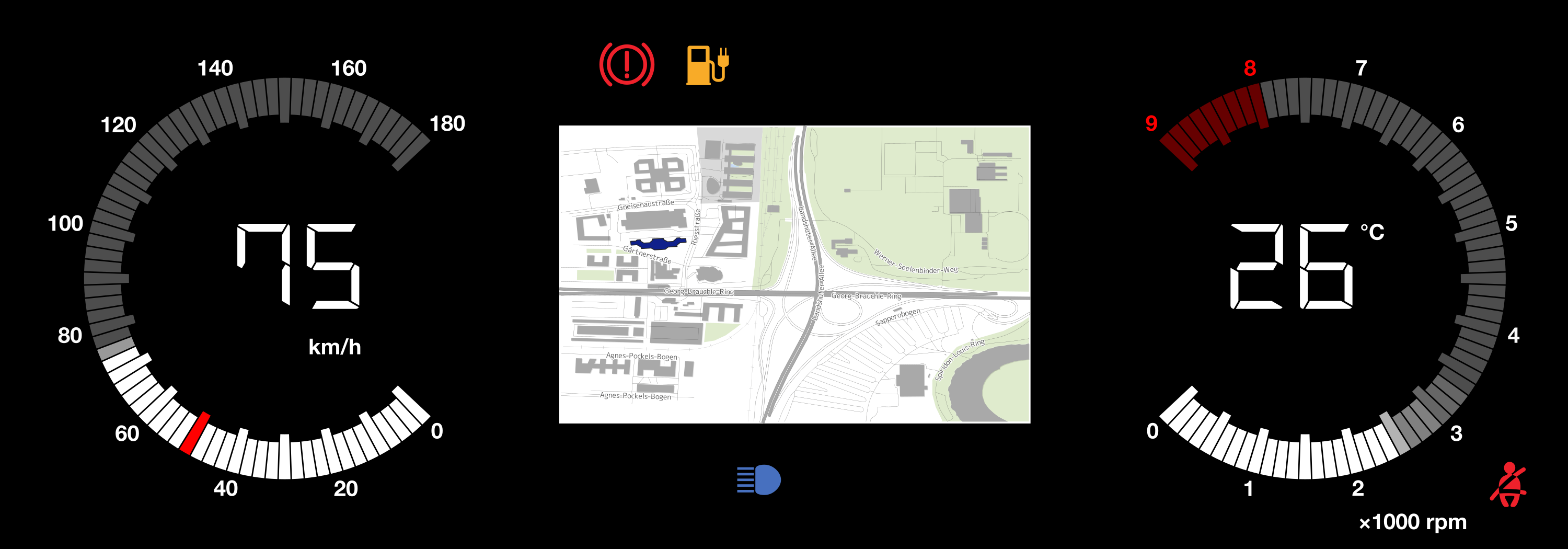

Epson S1D15106 can provide the look of a large, fully digital cluster utilising its 368 segment drivers in combination with only a small colour TFT display.
