Epson Now Shipping Samples of Compact, High-Precision RTC Modules for In-Vehicle Applications

Accuracy of clock and additional functions guaranteed up to 125°C


► Zur deutschen Pressemitteilung

Munich, December 22, 2021 - Seiko Epson Corporation (TSE: 6724, “Epson”) has begun shipping samples of the RA8000CE and RA4000CE, two new RTC (real-time clock) modules1 for in-vehicle applications with a built-in digital temperature-compensated crystal oscillator (DTCXO2).
These are Epson’s first RTC modules with a built-in DTCXO to support operating temperatures up to 125°C and be AEC-Q1003 compliant to provide accurate and reliable time information.

Automotive manufacturers require devices that comply with vehicle reliability test standards. And the growing number of electronics and functions being added to vehicles is creating greater demand for automotive devices that operate on low current and in high temperature environments. Epson’s RTC modules are used in many automotive applications because we guarantee that our modules are compliant with AEC-Q100 and meet customer needs by designing, developing, and fabricating the integrated circuits used in them.

The operating temperature range of the new RA8000CE and RA4000CE was widened to -40°C to +125°C, a wider range than Epson’s current automotive product, the RA8804CE. The number of time stamp records has been expanded to two, and a new Reset Output function has been added. This function improves the safety of the customer’s system by detecting when the power supply falls below a certain threshold and outputting a reset signal to peripheral devices. The new modules are available with either an I2C-Bus interface or an SPI-Bus interface to give customers more options.

Epson seeks to advance the frontiers of industry and drive the circular economy by applying the efficient, compact, and precision technologies that it has developed over many years to solve challenges. These technologies, which save energy, enable smaller products, and increase accuracy and precision, enable Epson to contribute to the Sustainable Development Goals (SDGs), which will bring about a better and more sustainable future for all.
Product applications
These products are ideal for in-vehicle equipment such as battery management systems and automotive master clocks as well as for factory automation equipment that requires a device that operates in high-temperature environments.

Related links
Please see the links below for further details about these products.
RA8000CE: https://www5.epsondevice.com/en/products/rtc/ra8000ce.html
RA4000CE: https://www5.epsondevice.com/en/products/rtc/ra4000ce.html

Please see the link below for information on methods for solving issues involving the timekeeping accuracy and current consumption of in-vehicle systems.
Website URL: https://www5.epsondevice.com/en/products/lp/ra4000ce_ra8000ce.html

Product specifications

Product name  RA8000CE RA4000CE
Interface type I2C-Bus SPI-Bus
Interface power supply voltage 1.6 V to 5.5 V
Timekeeping current consumption 300 nA (Typ.)/ at 3.0 V * Without reset output function
Operating temperature range -40°C to +125°C
Frequency stability ±5.0 x 10-6 / -40°C to +85°C (error ≤ ±13.2 sec. per month)
±8.0 x 10-6 / +85°C to +105°C (error ≤ ±21 sec. per month)
±50.0 x 10-6 / +105°C to +125°C (error ≤ ±132 sec. per month)
Functions Reset output (selectable as an option) Time stamp: Records from 1/1024 sec. to year. Max. 2 times
Binary counter that can count units in seconds such as in Unix time
Automotive reliability standard AEC-Q100 compliant
Dimensions 3.2 × 2.5 × 1.0 (Max.) mm



1 RTC (real-time clock) module: A single-package product that has a real-time clock IC with clock, calendar, and other functions and an integrated 32.768 kHz crystal unit. These modules not only benefit users by eliminating the need to design oscillator circuits and adjust clock accuracy, their small size and level of integration also allow customers to use their board space more efficiently.

2 DTCXO: A digital temperature compensated X'tal (crystal) oscillator is an oscillator (crystal unit and oscillation circuit) with a function that applies corrections to frequencies, which change in response to the ambient temperature of the crystal unit. To output a stable frequency within a range of temperatures, TCXOs have a circuit that compensates the output frequency based on signals from a temperature sensor. DTCXOs use a digital circuit to compensate the frequency of the oscillator.

3 AEC-Q100: The Automotive Electronics Council (AEC) is an industry group that creates standards for the reliability and qualification of automotive electronics. It was formed by the "Big Three" U.S. automobile manufacturers in partnership with major electronic component manufacturers. The AEC standard is a de facto global standard that has been widely adopted as a standard for automotive electronic components.



About Epson Europe Electronics GmbH
Epson Europe Electronics GmbH is a marketing, engineering and sales company and the European headquarter for electronic devices of the Seiko Epson Corporation, Japan. Since 1989 located in Munich/Germany with 50 employees, Epson Europe Electronics GmbH has several European sales representatives and a European-wide network of distributors. Epson Europe Electronics GmbH provides value added services for timing devices, semiconductors, sensors and sensing systems targeted to various markets like industrial, automotive, medical, and communication. Epson products are recognized for energy saving, low power, small form factors and rapid time to market. More information about Epson Europe Electronics GmbH is available on the internet under www.epson-electronics.de

About Epson
Epson is a global technology leader dedicated to co-creating sustainability and enriching communities by leveraging its efficient, compact, and precision technologies and digital technologies to connect people, things, and information. The company is focused on solving societal issues through innovations in home and office printing, commercial and industrial printing, manufacturing, visual and lifestyle. Epson will become carbon negative and eliminate use of exhaustible underground resources such as oil and metal by 2050.
Led by the Japan-based Seiko Epson Corporation, the worldwide Epson Group generates annual sales of around JPY 1 trillion.
global.epson.com/



Epson liefert jetzt Muster von kompakten, hochpräzisen RTC-Modulen für Anwendungen im Fahrzeug

- Genauigkeit der Uhr und Zusatzfunktionen bis 125°C garantiert -

München, 22. Dezember 2021 - Die Seiko Epson Corporation (TSE: 6724, „Epson“) hat mit der Auslieferung von Mustern der RA8000CE und RA4000CE begonnen, zwei neue RTC-Module (Echtzeituhr)1 für Fahrzeuganwendungen mit einem integrierten digitalen temperaturkompensierten Quarzoszillator (DTCXO2). Dies sind die ersten RTC-Module von Epson mit integriertem DTCXO, die Betriebstemperaturen bis zu 125 °C unterstützen und AEC-Q1003-konform sind.

Automobilhersteller benötigen Bauteile, die den Prüfnormen für die Fahrzeugzuverlässigkeit entsprechen. Die wachsende Zahl von Elektronik und Funktionen, die in Fahrzeuge eingebaut werden, führt zu einer größeren Nachfrage nach automobiltauglichen Bauteilen, die mit niedrigem Strom und bei hohen Umgebungstemperaturen betrieben werden. Die RTC-Module von Epson werden in vielen Automobilanwendungen eingesetzt, da wir garantieren, dass unsere Module mit AEC-Q100 konform sind und die Kundenanforderungen erfüllen, indem wir die darin verwendeten integrierten Schaltkreise entwerfen, entwickeln und herstellen.

Der Betriebstemperaturbereich des neuen RA8000CE und RA4000CE wurde auf -40 °C bis +125 °C erweitert, ein breiterer Bereich als bei Epsons aktuellem Automobilprodukt RA8804CE. Die Anzahl der verfügbaren Zeitstempeleingänge wurde auf zwei erweitert und eine Reset-Controller Funktion wurde hinzugefügt. Diese Funktion verbessert die Sicherheit des Kundensystems, indem sie erkennt, wenn die Versorgungsspannung einen bestimmten Schwellenwert unterschreitet und ein Reset-Signal an Peripheriegeräte ausgibt. Die neuen Module sind entweder mit einer I2C-Bus-Schnittstelle oder einer SPI-Bus-Schnittstelle erhältlich, um den Kunden mehr Möglichkeiten zu bieten.

Epson ist bestrebt, die Grenzen der Industrie zu erweitern und die Kreislaufwirtschaft voranzutreiben, indem es die effizienten, kompakten und präzisen Technologien anwendet, die es über viele Jahre entwickelt hat, um Herausforderungen zu lösen. Diese Technologien, die Energie sparen, kleinere Produkte ermöglichen und die Genauigkeit und Präzision erhöhen, ermöglichen es Epson, zu den Sustainable Development Goals (SDGs) beizutragen, die eine bessere und nachhaltigere Zukunft für alle ermöglichen.

Produktanwendungen
Diese Produkte sind ideal für Fahrzeugausrüstungen wie Batteriemanagementsysteme und Hauptuhren im Automobilbereich sowie für Fabrikautomatisierungssysteme, die Bauteile erfordern, welche bei hohen Temperaturen betrieben werden können.

Ähnliche Links
Weitere Informationen zu diesen Produkten finden Sie unter den folgenden Links.
RA8000CE: https://www5.epsondevice.com/en/products/rtc/ra8000ce.html
RA4000CE: https://www5.epsondevice.com/en/products/rtc/ra4000ce.html

Unter folgendem Link finden Sie Informationen zu Methoden zur Lösung von Problemen mit der Genauigkeit der Zeitmessung und dem Stromverbrauch von Fahrzeugsystemen.
Website-URL: https://www5.epsondevice.com/en/products/lp/ra4000ce_ra8000ce.html

Produktspezifikationen

Produktname  RA8000CE RA4000CE
Schnittstellentyp I2C-Bus SPI-Bus
Versorgungsspannung 1.6 V bis 5.5 V
Stromaufnahme 300 nA (Typ.)/ at 3.0 V * ohne Reset-Ausgangsfunktion
Betriebstemperaturbereich -40°C bis +125°C
Frequenzstabilität ±5.0 x 10-6 / -40°C bis +85°C (Fehler ≤ ±13,2 Sek. pro Monat)
±8.0 x 10-6 / +85°C bis +105°C (Fehler ≤ ±21 Sek. pro Monat)
±50.0 x 10-6 / +105°C bis +125°C (Fehler ≤ ±132 Sek. pro Monat)
Funktionen Reset-Ausgang (optional wählbar) Zeitstempel: Aufzeichnungen ab 1/1024 Sek. bis zu einem Jahr
max. 2 Eingänge
Binärer Zähler, der Einheiten in Sekunden zählen kann, z. B. in Unix-Zeit
Automobilzuverlässigkeitsstandard Entspricht dem AEC-Q100
Abmessungen 3.2 × 2.5 × 1.0 (Max.) mm


1 RTC-Modul (Real-Time Clock): Ein Produkt in einem Gehäuse mit einem Echtzeituhr-IC mit Uhr-, Kalender- und anderen Funktionen und einem integrierten 32,768-kHz-Kristall. Diese Module sind sind für Anwender von Vorteil, da sie den Entwurf einer Oszillatorschaltungen ersetzen und sich die Anpassung Taktgenauigkeit erübrigt. Desweiteren bieten sie eine geringe Größe und ihr Integrationsgrad ermöglichen es den Kunden, ihren Platinenplatz effizienter zu nutzen.

2 DTCXO: Ein digitaler temperaturkompensierter X'tal (Kristall)-Oszillator ist ein Oszillator (Kristalleinheit und Schwingkreis) mit einer Funktion, welche die temperaturabhängigen Frequenztoleranzen korrigiert. Um eine stabile Frequenz innerhalb eines Temperaturbereichs auszugeben, verfügen TCXOs über eine Schaltung, welche die Ausgangsfrequenz basierend auf Signalen von einem Temperatursensor mit Hilfe einer digitalen Schaltung kompensiert.

3 AEC-Q100: Das Automotive Electronics Council (AEC) ist eine Industriegruppe, die Standards für die Zuverlässigkeit und Qualifizierung von Automobilelektronik definiert. Es wurde von den "Big Three" US-Automobilherstellern in Zusammenarbeit mit großen Herstellern elektronischer Komponenten gegründet. Der AEC-Standard ist ein globaler De-facto-Standard, der weithin als Standard für elektronische Automobilkomponenten übernommen wurde.



Über Epson Europe Electronics GmbH
Epson Europe Electronics GmbH ist eine Marketing-, Engineering- und Vertriebsgesellschaft der Seiko Epson Corporation, Japan. Seit der Firmengründung 1989 ist der Hauptsitz in München. Epson Europe Electronics GmbH hat ca. 50 Mitarbeiter, die den Vertrieb von Epson- Produkten unterstützen. Epson Europe Electronics GmbH vertreibt Produkte in Europa, Mittlerer Osten und Afrika und bietet „value added“ Service für Halbleiter, Sensoren, Sensor Systeme und Taktgeber in allen Märkten wie Industrie, Automotive, Medizintechnik und Kommunikationstechnik. Epson Produkte sind bekannt für „energy saving“, „low power“, kleinste Baugrößen und einer sehr kurzen Entwicklungs- und Produktionszeit. Informationen zu Epson Europe Electronics GmbH können im Internet unter www.epson-electronics.de abgerufen werden.

Über die Epson Gruppe
Epson ist ein global führender Technologiekonzern, der sich zum Ziel gesetzt hat, für die gesellschaft wichtig zu sein, indem er Menschen, Objekte und Informationen mit den eigenen effizienten, kompakten und präzisen Technologien verbindet. Das Unternehmen konzentriert sich darauf, Innovation voranzutreiben und die Kundenerwartungen in den Bereichen Tintenstrahldruck, visuelle Kommunikation, Wearables und Robotik zu übertreffen. Epson ist stolz auf seinen Beitrag zur Schaffung einer umweltfreundlich handelnden Gesellschaft und auf seine Maßnahmen zur Umsetzung der Ziele für nachhaltige Entwicklung (SDG) der Vereinten Nationen. Unter der Führung der in Japan ansässigen Seiko Epson Corporation erwirtschaftet die Epson Gruppe weltweit einen Jahresumsatz von mehr als 1 Billion japanische Yen.
https://global.epson.com

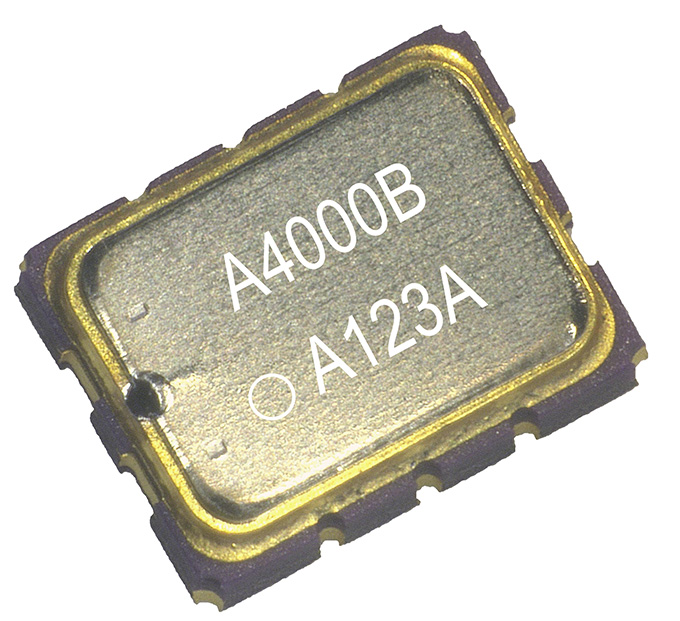

RA4000CE
